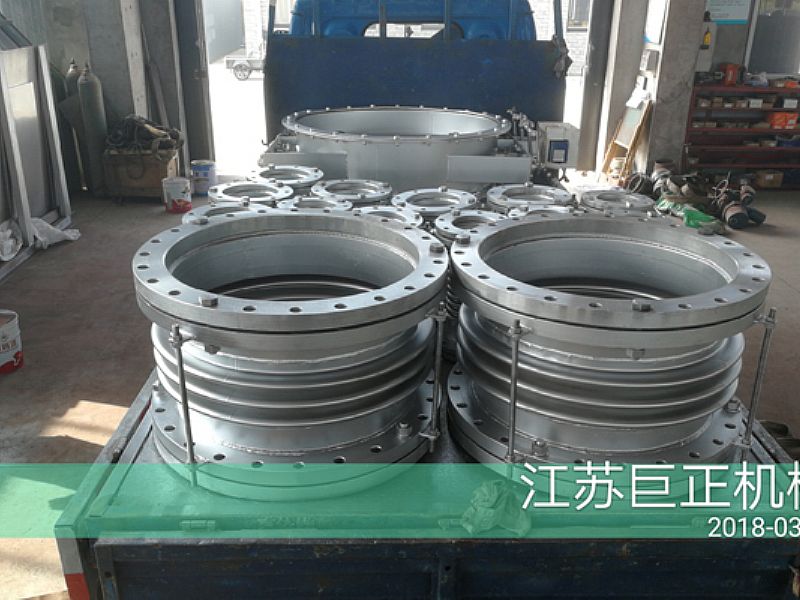

三維球型（軸向）補償器
三維球型（軸向）補償器習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成。屬于一種補償元件。
三維球型補償器利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。
軸向型波紋補償器為了防止管道受熱受冷后上下左右移動。要在管路上設置固定支架，以保證管道的總體位置不變。另一方面管道受熱受冷后產生的應力遠遠超過鋼管、接頭等配件的容許應力，要想阻止管道的伸縮，任何固定支架和構筑物都是無能為力的，只有選用適當的補償裝置，消除應力，才能確保管道系統的安全運行。
公稱通徑 | 補償量 | 徑向尺寸上限 | 摩擦阻力 | 產品長度上限 | 接口端口尺寸 | 產品重量 | 適用范圍 |
1.6MPa | |||||||
50 | 200 | 87 | 1.7 | 600 | 57×5 | 18 | 適用 |
65 | 200 | 104 | 2.1 | 625 | 73×5 | 30 | |
80 | 200 | 120 | 2.4 | 625 | 89×5 | 34 | |
100 | 200 | 145 | 3.7 | 720 | 108×6 | 49 | |
125 | 200 | 170 | 6.6 | 720 | 133×6 | 60 | |
150 | 200 | 190 | 7.3 | 720 | 159×6 | 70 | |
200 | 250 | 257 | 9.2 | 800 | 219×8 | 105 | |
250 | 250 | 135 | 13.8 | 800 | 273×10 | 136 | |
300 | 250 | 370 | 17.8 | 850 | 325×10 | 155 | |
350 | 250 | 420 | 23.7 | 850 | 377×10 | 180 | |
400 | 250 | 470 | 29.1 | 850 | 426×10 | 190 | |
450 | 250 | 525 | 33.2 | 850 | 478×10 | 215 | |
500 | 300 | 575 | 37.9 | 960 | 529×12 | 255 | |
600 | 300 | 680 | 40.8 | 960 | 630×12 | 315 | |
700 | 300 | 775 | 43.5 | 960 | 720×12 | 385 | |
800 | 300 | 880 | 49.8 | 980 | 820×14 | 465 | |
900 | 300 | 1000 | 53.7 | 980 | 920×14 | 547 | |
1000 | 300 | 1100 | 59.7 | 980 | 1020×16 | 640 | |
1100 | 300 | 1220 | 72.2 | 980 | 1120×16 | 770 | |
1200 | 300 | 1320 | 83.7 | 980 | 1220×16 | 930 | |
1400 | 300 | 1520 | 102.5 | 1000 | 1420×18 | 1200 | |
1600 | 300 | 1720 | 137.7 | 1000 | 1620×18 | 1508 | |
1800 | 300 | 1920 | 174.8 | 1000 | 1820×18 | 1865 |
